首頁 > 液壓扳手分類 > 中空式液壓扳手

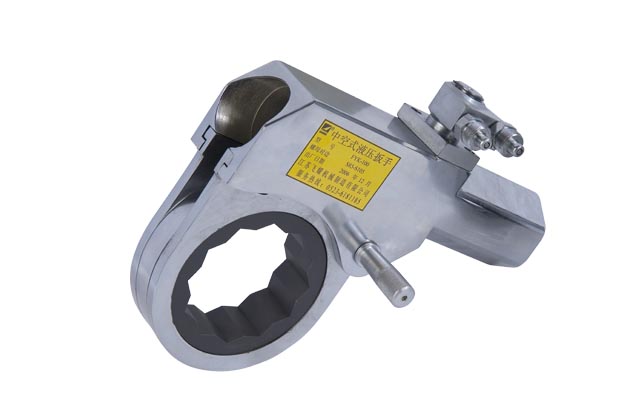

薄型中空式液壓扳手

更換動力頭時無需任何工具，創新的無銷連接的扳手結構配以快速卸荷油缸和自動曲柄咬合，可選配多種套筒，擴展使用。

主要參數

最大扭矩: 20337Nm

六角驅動盒尺寸: 36~155mm

薄型中空式液壓扳手設計：

油缸和動力頭外形小、重量輕、結構緊湊、操作半徑小、適合于空間狹小的應用場合；
堅固的設計和可能少的零件確保能夠在工作現場方便地進行維護，而無需任何專用工具；
適合于對邊36-115mm的螺母；
不錯的強度-重量比；
工作效率高，單次操作螺母的旋轉角度大（30°），油缸的卸荷速度快；
所有W系列液壓扳手都采用鍍鎳處理以增強抗腐蝕性和在惡劣環境中的耐用性；
所有的W系列液壓扳手都配有銅襯套保證棘輪不會與側壁接觸,確保操作順利，延長使用壽命；
在薄型中空式液壓扳手的整個工作行程內具有高度精確的恒定扭矩輸出；
薄型中空式液壓扳手反作用力在一條直線上，減少內部扭矩，提高精度。

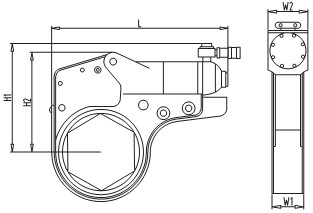

薄型中空式液壓扳手技術參數：

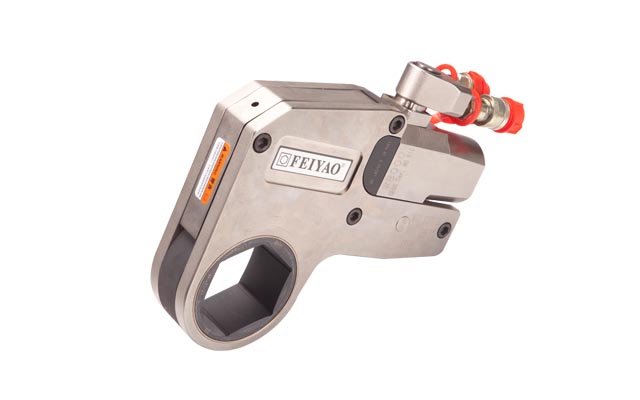

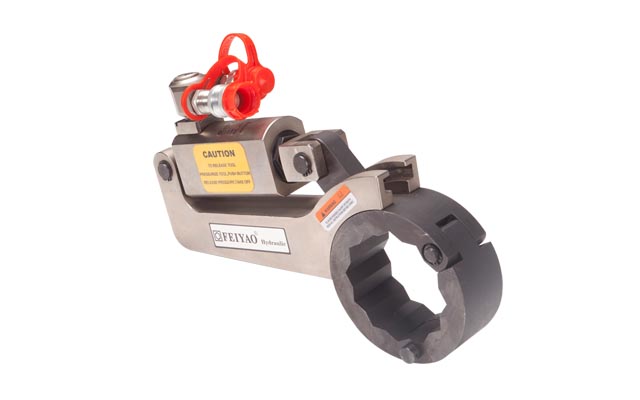

超薄中空式液壓扭矩扳手

主要參數

最大扭矩: 41882Nm

螺栓直徑: 16~115mm

螺母對邊: 24~165mm

超薄中空式液壓扭矩扳手特性：

一體成型動力頭，采用超高強度輕金屬，全面提高工作頭的強度和壽命；
可360°×180°旋轉油管接頭，接近無油管設計；
現今全球快捷、高精度度的中空液壓扳手，精度高達±1％；
首次實現了全自動控制，單人操作。連續拆裝，速度是同類產品的兩倍；
適用于拆裝螺栓上方較小空間的螺栓，一臺扳手可拆裝多種規格的螺栓，一臺泵可同時驅動多臺扳手進行拆裝；
工作頭全包容設計，具有較好的安全性；
超輕、超薄、扭力大，適應各種“高難度”空間。

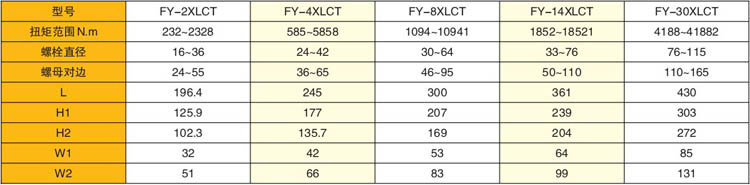

超薄中空式液壓扭矩扳手技術參數：

超薄中空式液壓扭矩扳手應用場合：

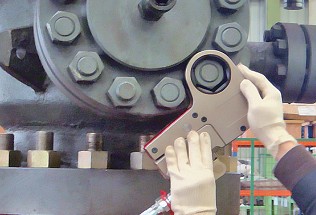

超薄中空式液壓扭矩扳手用于化工廠壓力容器法蘭盤預緊

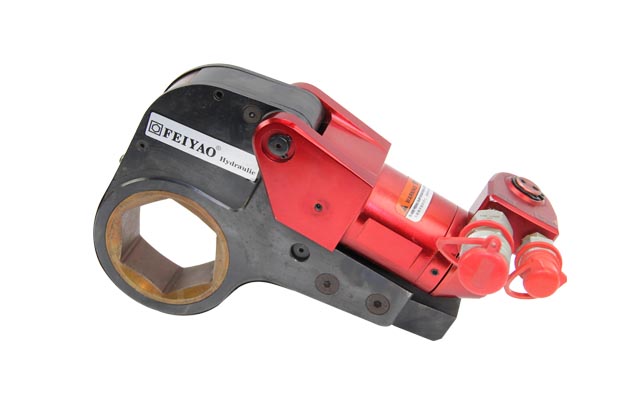

超薄中空式液壓扭矩扳手

主要參數

最大扭矩: 43392Nm

裂口范圍: 86~210mm

超薄中空式液壓扭矩扳手特點：

超薄中空式液壓扭矩扳手是專門設計用于作業空間比較狹窄及氣體壓縮機活塞桿上的十字頭螺母緊固。本產品所具有的一個創新點就是自身固有特制承接管襯管，運用這一創新點，在遇到任何一個螺母中心有軸、桿或管道穿過的問題時，仍然能夠用此扳手來扭轉這樣的螺母。超薄中空式液壓扭矩扳手的特色是采用了一種裂口”這使得它能夠通過套在沖洗管或活塞桿上來靠近頂驅緊固螺母和十字頭緊固螺母；
特點：“裂口”本身通過使用一種特制承接管、襯管能夠適合扭轉任何尺寸或任何類型的頂驅緊固螺母，緊固螺母，六角螺母或其他任何一種外形的螺母。這樣即使不采用昂貴的螺母，也能提供以前從來沒有的精確度，速度和安全性；
快速：設計使得能夠在不到一分鐘內將扳手套在沖洗管、活塞桿或其他任何一種類型的軸、桿、導管或管子上以靠近螺母或承接管、襯管。僅用幾秒鐘就可以很容易地準確擰緊或擰松緊固螺母；
安全：本系列液壓扳手排除了敲擊扳手，液壓千斤頂或液壓起重機的不安全性以及其它正用來扭轉這些螺母設備的不安全性；
精確度：這種專門設計用來扭轉頂驅緊固螺母和十字頭緊固螺母的快速液壓扳手，通過與一種標準雙向70Mpa液壓泵一起使用；
實用性：對于頂驅閥帽組件或壓縮機十字頭檢修孔來說，本系列液壓扳手同樣有用。在用扳手擰松和擰緊螺母時，可以讓扳手正面朝上或可以讓扳手上端朝下、橫向使用等；
反作用力臂：反作用于頂驅閥帽窗孔或壓縮機十字頭結構上；
涂層保護：所有外露零件均需涂覆防腐涂層；
360°回轉接頭：允許軟管自由移動而不纏結。不銹鋼結構設計和更少的運動部件；
輕便符合人體工程學：降低操作疲勞。超薄中空式液壓扭矩扳手同樣也能和一種架空彈簧平衡裝置一起使用，這樣可將工具的重量調整為1磅那么輕；
校準：每件產品均經過功能測試且校準至±0.3%的精確度，雙向樞軸允許“裂口”兩向張開。

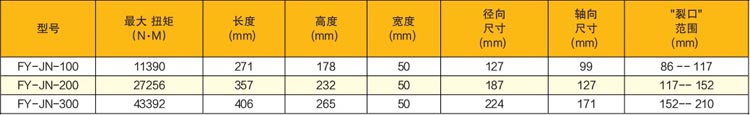

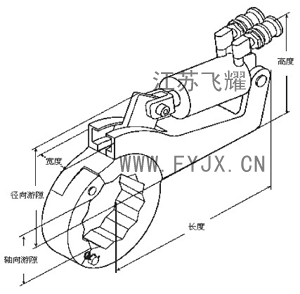

超薄中空式液壓扭矩扳手技術參數：

超薄中空式液壓扭矩扳手應用場合：

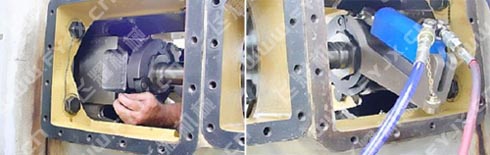

超薄中空式液壓扭矩扳手用于船倉檢修螺母拆卸。

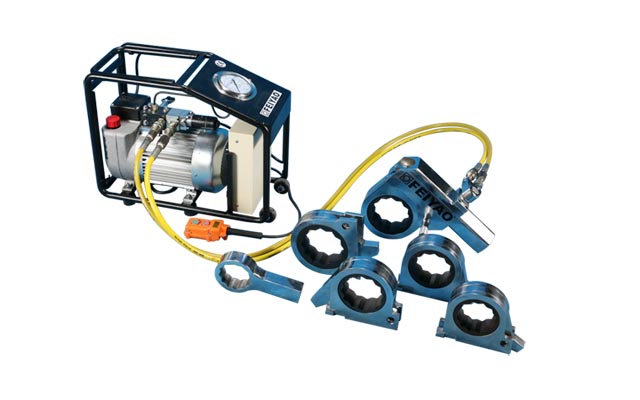

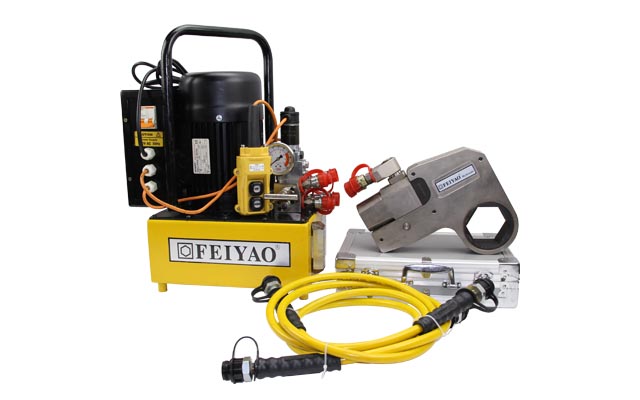

中空式液壓扭力扳手

中空式液壓扭力扳手特點：

具有大扭矩/重量比，細小的操作半徑，薄型設計；
雙作用，高速，大轉角；
卡接式，互換插件，不需特殊工具；
360度的旋轉軟管接頭，適合緊湊場合方便定位；
中空式液壓扭力扳手扭矩精度高達±3%；
扳手件強度設計充分，整體反作用力臂，較少的活動部件，耐用，可靠；
可擴展驅動軸配套筒使用；
主要的采用高強度輕金屬；
驅動頭及插件有高強度存貯箱，可防止損壞，浸水和污染。

中空式液壓扭力扳手技術參數：

型號	最大扭矩（Nm）	螺栓直徑 M（㎜）	螺母對邊 S（㎜）	額定壓力（Mpa）
FY-W-2000	2940	20-36	30-55	70
FY-W-4000	6600	30-52	44-80	70
FY-W-8000	16000	52-72	85-105	70
FY-W-15000	24600	76-100	110-145	70

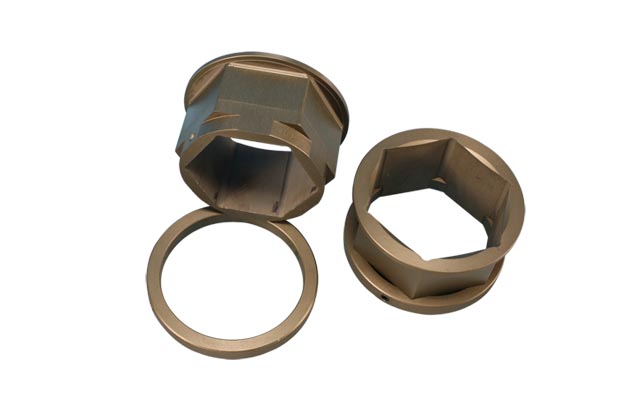

超薄中空式液壓扭矩扳手轉換套

超薄中空式液壓扭矩扳手轉換套特點：

超強合金鋼制造；
可定制各種規格的過渡套；
以下為標準工作頭及標準過渡套，如需訂購非標產品請注明螺栓直徑、螺母對邊、螺栓等級等具體要求.

超薄中空式液壓扭矩扳手轉換套技術參數：

扳手型號	工作頭型號	適用對邊（㎜）	過濾套規格型號						鎖緊環型號
扳手型號	工作頭型號	適用對邊（㎜）	型號	A/B（㎜）	型號	A/B（㎜）	型號	A/B（㎜）	鎖緊環型號
FY-2XLCT	2XCTD-50	50	2G5041	50/41	2G5036	50/36	2G5032	50/32	H-50
	2XCTD-46	46	2G4636	46/36	2G4632	46/32	2G4630	46/30	H-46
	2XCTD-41	41	2G4132	41/32	2G4130	41/30	2G4127	41/27	H-41
	2XCTD-36	36	2G3630	36/30	2G3627	36/27			H-36
	2XCTD-32	32	2G3227	32/27					H-32
	2XCTD-30	30
	2XCTD-27	27
FY-4XLCT	4XCTD-65	65	4G6555	65/88	4G6550	65/50	4G6546	65/46	H-65
	4XCTD-60	60	4G6050	60/50	4G6046	60/46	4G6041	60/41	H-60
	4XCTD-55	55	4G5546	55/46	4G5541	55/41	4G5536	55/36	H-55
	4XCTD-50	50	4G5041	50/41	4G5036	50/36	4G5032	50/32	H-50
	4XCTD-46	46	4G4636	46/36	4G4632	46/32	4G4630	46/30	H-46
	4XCTD-41	41	4G4132	41/32	4G4132	41/32	4G4127	41/27	H-41
	4XCTD-36	36	4G3630	36/30	4G3627	36/27			H-36
	4XCTD-30	32	4G3227	32/27					H-32
	4XCTD-36	30
	4XCTD-27	27
FY-8XLCT	8XCTD-90	90	8G9080	90/80	8G9075	90/75	8G9070	90/70	H-90
	8XCTD-85	85	8G8575	85/75	8G8570	85/70	8G8565	85/65	H-85
	8XCTD-80	80	8G8070	80/70	8G8065	80/65	8G8060	80/60	H-80
	8XCTD-75	75	8G7565	75/65	8G7560	75/60	8G7555	75/55	H-75
	8XCTD-70	70	8G7060	70/60	8G7055	70/55	8G7050	70/50	H-70
	8XCTD-65	65	8G6555	65/55	8G6550	65/50	8G6546	65/46	H-65
	8XCTD-60	60	8G6050	60/50	8G6046	60/46			H-60
	8XCTD-55	55	8G5546	55/46	8G5541	55/41			H-55
	8XCTD-50	50
FY-14XLCT FY-18XLCT	18XCLTD-135	135	18G135130	135/130	18G135125	135/125	18G135120	135/120	H-135
	18XCLTD-130	130	18G130125	130/125	18G130120	135/120	18G130115	130/115	H-130
	18XCLTD-120	120	18G120115	120/115	18G120110	135/110	18G120105	120/105	H-120
	18XCLTD-115	115	14G115105	115/105	14G115100	115/100	14G11595	115/95	H-115
	18XCLTD-110	110	14G110100	110/100	14G11095	110/95	14G11090	110/90	H-110
	18XCLTD-105	105	14G10595	105/95	14G10590	105/90	14G10585	105/85	H-105
	18XCLTD-100	100	14G10095	100/95	14G10085	100/85	14G10080	100/80	H-100
	18XCLTD-95	95	14G9585	95/85	14G9580	95/80	14G9575	95/75	H-95
	18XCLTD-90	90	14G9080	90/80	14G9075	90/75	14G9070	90/70	H-90
	18XCLTD-85	85	14G9575	95/75	14G8570	85/70	14G8565	85/65	H-85
	18XCLTD-80	80	14G8070	80/70	14G8060	80/60			H-80
	18XCLTD-75	75	14G7565	75/85					H-75
	18XCLTD-70	70
	18XCLTD-65	65
FY-30XLCT	30XCTD-155	155	30155145	155/145	30G155130	155/130	30G155120	155/120	H-155
FY-30XLCT	30XCTD-145	145	30G145130	145/130	30G145120	145/120	30G145115	145/115	H-145

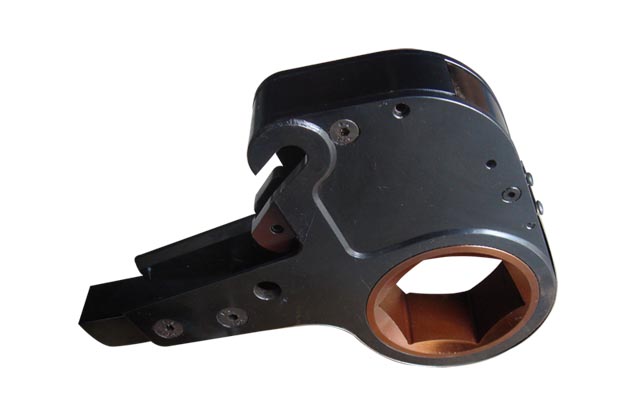

超薄中空式液壓扭矩扳手工作頭

超薄中空式液壓扭矩扳手工作頭：

螺栓直徑	螺母對邊 S	FY-2XLCT			FY-4XLCT			FY-8XLCT			FY-14XLCT FY-18XLCT			FY-30XLCT
㎜	㎜		R	A		R	A		R	A		R	A		R	A
12	19	2XLCTA-19	27	16
14	22	2XLCTA-22	27	14
18	27	2XLCTA-27	27	11
20	30	2XLCTA-30	29	12
22	32	2XLCTA-32	29	11
22	34	2XLCTA-34	31	11	4XLCTA-34	36	16
24	36	2XLCTA-36	31	10	4XLCTA-36	36	15
27	41	2XLCTA-41	34	10	4XLCTA-41	39	15	8XLCTA-41	50	26
30	46	2XLCTA-46	37	10	4XLCTA-46	42	15	8XLCTA-46	50	23
33	50	2XLCTA-50	40	11	4XLCTA-50	44	15	8XLCTA-501	50	21	14XLCTA-50	66	37
36	55	2XLCTA-55	43	11	4XLCTA-55	46	14	8XLCTA-55	50	18	14XLCTA-55	66	34
39	60	2XLCTA-60	46	11	4XLCTA-60	50	15	8XLCTA-60	55	20	14XLCTA-60	66	31
42	65				4XLCTA-65	53	15	8XLCTA-65	55	17	14XLCTA-65	66	28
45	70				4XLCTA-70	56	15	8XLCTA-70	60	20	14XLCTA-70	66	25
48	75				4XLCTA-75	59	15	8XLCTA-75	60	17	14XLCTA-75	66	22
52	80				4XLCTA-80	61	15	8XLCTA-80	66	19	14XLCTA-80	66	19
56	85							8XLCTA-85	66	16	14XLCTA-85	72	22
60	90							8XLCTA-90	71	19	14XLCTA-90	72	20
64	95							8XLCTA-95	71	16	14XLCTA-95	77	22	30XLCTA-95	89	34
68	100							8XLCTA-100	78	20	14XLCTA-100	77	19	30XLCTA-100	89	34
72	105							8XLCTA-105	78	17	14XLCTA-105	83	22	30XLCTA-105	89	38
76	110										14XLCTA-110	83	19	30XLCTA-110	89	25
80	115										14XLCTA-115	87	20	30XLCTA-115	95	28
	117										14XLCTA-117	87	19	30XLCTA-117	95	27
85	120										14XLCTA-120	92	26	30XLCTA-120	95	25
	125										14XLCTA-125	98	28	30XLCTA-125	104	32
90	130										14XLCTA-130	98	28	30XLCTA-130	104	29
95	135										14XLCTA-135	98	28	30XLCTA-135	104	26
	140													30XLCTA-140	110	29
100	145													30XLCTA-145	110	26
105	150													30XLCTA-150	116	29
110	115													30XLCTA-155	116	26
	160													30XLCTA-160	128	36
115	165													30XLCTA-165	128	33
120	170													30XLCTA-170	128	30
	170													30XLCTA-175	128	27
